La batería de flujo es una de las concepts más interesantes para el almacenamiento de energía de la purple, después de todo, ¿cuántas baterías combinan la corriente de electrones con corriente de fluido? Si está interesado en intentar construir uno de estos, los científicos detrás del colectivo de investigación de baterías de flujo acaban de lanzar las instrucciones de diseño y construir para un pequeño batería de flujo de iodide de zinc.

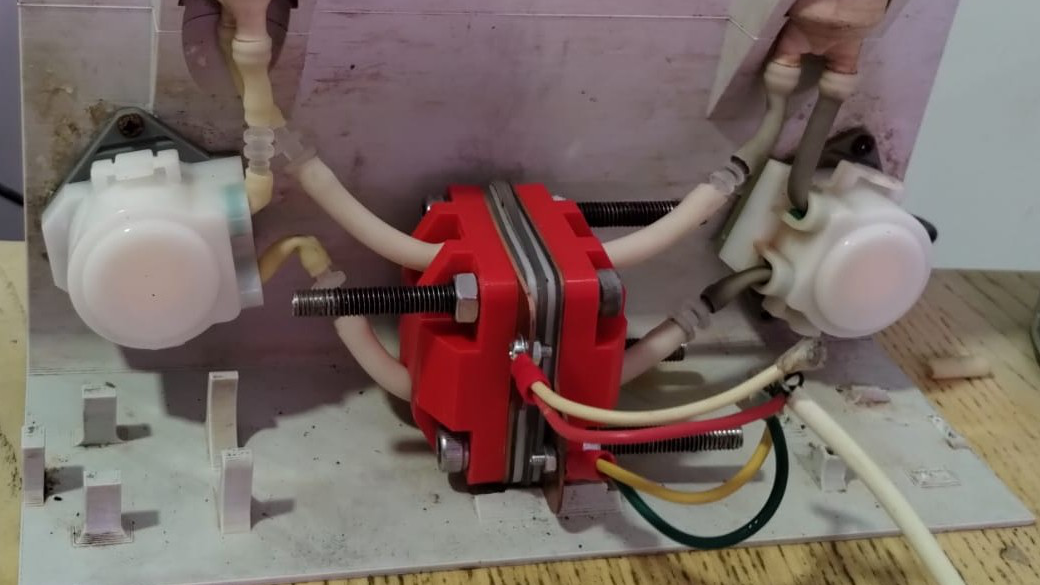

La batería consiste en una celda electroquímica central, dividida en dos mitades separadas, con un depósito y una bomba peristáltica en cada lado para empujar el electrolito a través de la celda. La celda utiliza Grafoil respaldado por latón (láminas de grafito comprimidas) como coleccionistas de corriente, el grafito se siente como electrodos porosos y papel fotográfico mate como la membrana separadora entre las cámaras de electrolitos. El marco de la celda en sí y los tanques de depósito se imprimen en 3D del polipropileno para una mayor resistencia química, mientras que el marco de soporte para el resto de la celda se puede imprimir desde cualquier filamento rígido.
La celda usa un Potentiostat de código abierto para controlar los ciclos de carga y descarga, y un arduino para controlar las bombas peristálicas. El electrolito en sí utiliza cloruro de zinc y yoduro de potasio como ingredientes principales. Durante la carga, los depósitos de zinc en el cátodo, mientras que los iones de yodo y polihalógeno se forman en el compartimento del ánodo. Durante la carga, el zinc se redisluye en lo que ahora es el compartimento del ánodo, mientras que los iones de yodo y polihalógeno se reducen a yoduros y cloruros. Teniendo en cuenta las manchas que los iones yoduro pueden dejar, los investigadores aconsejan probar la celda para obtener fugas con agua destilada antes de llenarlo con electrolito.
Si determine probar una de estas compilaciones, hay un foro Disponible para documentar su progreso o solicitar asesoramiento. Esto puede tener las instrucciones más claras, pero no es la única celda de flujo casera que existe. También es posible hacerlos con densidades de energía muy altas.
