Normalmente, cuando piensas en proyectos solares, piensas en grandes células fotovoltaicas. Pero un fotodiodo es solo una célula fotovoltaica ineficiente, y generalmente mucho más pequeña. Desde [Pocket Concepts]’s Solar_nrf tiene un presupuesto de potencia tan bajo, puede Salirse con la suya con fotodiodos BPW34 en lugar de baterías. (Video, incrustado a continuación).

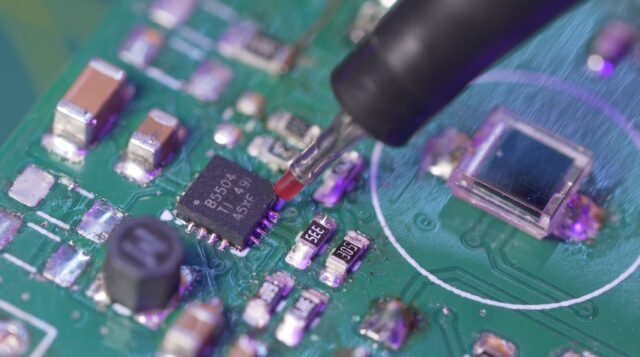

El fotodiodo BPW34 Silicon Pin alimenta un pequeño voltaje en una cosechadora de energía BO5504 Extremely-Low-Energy Increase Converter que almacena la alimentación en un condensador. Cuando el condensador está completamente cargado, el pasador de la batería se alterna que impulsa un MOSFET que alimenta todo aguas abajo.
Cuando se enciende, el NRF nórdico se inicializa, lee la temperatura precise de un termómetro I2C conectado y luego envía un paquete publicitario de baja energía Bluetooth (BLE) que contiene los datos de temperatura. Cuando el condensador se queda sin energía, el pasador de la batería se apaga y la electrónica aguas abajo se vuelve sin poder y el ciclo comienza nuevamente.
[Pocket Concepts] Utiliza un package de perfilador de potencia de semiconductores nórdicos para ayudar a determinar los requisitos de carga. Él calcula que 37 UF sería suficiente potencia para un solo ciclo, luego usa 100 UF para obtener entre una y tres transmisiones realizadas usando una sola carga.
[Pocket Concepts] Termina su video con una solicitud de concepts de proyectos. ¿Es este un medidor de humedad del suelo? ¿Pendientes que monitorean su biometría? ¿Otra cosa? Si tiene algunas concepts propias, ¡suene en los comentarios!
[Pocket Concepts] dijo que se inspiró en Cosechador de energía ultra baja de BPW34 En Hackaday.io, asegúrese de verlo para obtener algunas concepts interesantes de proyectos de baja potencia. Si está interesado en otras aplicaciones para chips NORDIC NRF, consulte ESP32 Woman Gurny SWD SWD Flasher para chips NRF52 y el número de pieza de pie de pie conduce al trabajo de detective de chips para algunos ejemplos.
