[Ruud]el creador de [Capturing Dust]comenzó su último video Con lo que la mayoría de nosotros consideraría un problema resuelto: el sistema de recolección de polvo para su tienda ya tenía un separador de polvo centrífugo de tres etapas con más del 99.7% de eficiencia. Sin embargo, esto no fue tan eficiente como podría ser, así que [Ruud]La última actualización cut back el tamaño de la tercera etapa, al tiempo que aumenta la eficiencia dentro de un error de redondeo del 99.9%.

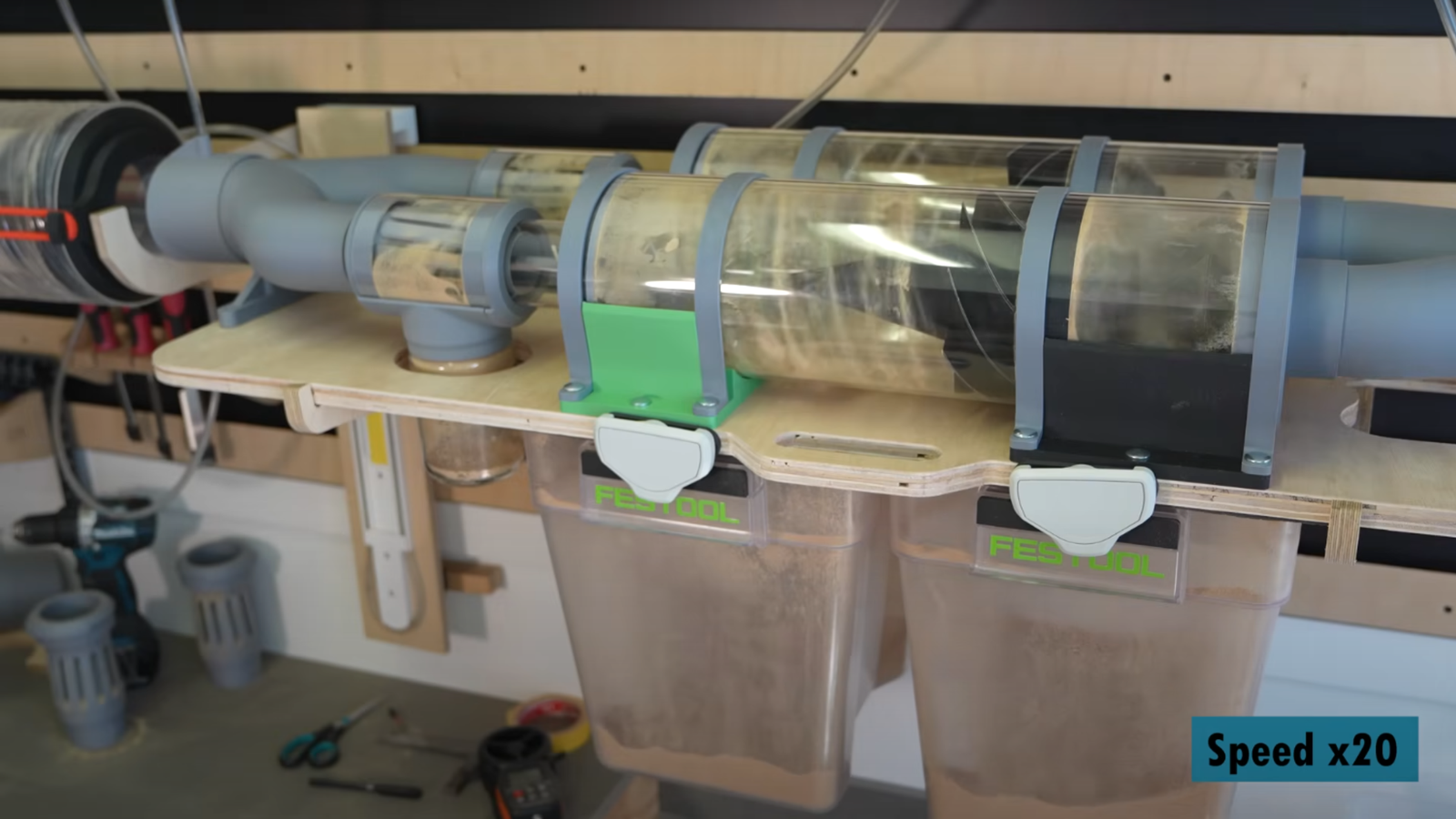

El antiguo sistema de separación tenía dos etapas para eliminar partículas grandes y medianas, y una tercera etapa para eliminar partículas finas. La última etapa estaba hecha de tubos acrílicos de 100 mm y piezas impresas en 3D, pero [Ruud] Planeó intentar reemplazarlo con dos separadores centrífugos paralelos hechos de tubos de 70 mm. Sin embargo, antes de que él pudiera hacer eso, rediseñó el módulo de filtro para que sea más fácil de pesar, lo que le permite determinar cuánto aserrín atravesó los extractores. También adjuntó un manómetro de tubas U (un nombre algo confuso para escuchar en YouTube) para medir la pérdida de presión en el extractor.
La nueva tercera etapa utilizó impulsores para inducir el flujo de aire rotacional, luego lo dirigió contra las paredes circulares alrededor de una salida de aire. El primer diseño utilizó un contenedor de recolección de bajo perfil, pero esto no mantuvo el polvo fuera de la corriente de aire lo suficientemente bien, así que [Ruud] cambiado a usar frascos de plástico. Inicialmente, esto no funcionó tan bien como el antiguo sistema, pero algunos ajustes de flujo de aire llevaron la eficiencia a un 99.879%. En [Ruud]El caso, esto significaba que de 1.3 kilogramos de aserrín fino, solo 1.5 gramos de polvo pasaron a través del separador al filtro, lo que ciertamente es impresionante en nuestra opinión. El diseño para este separador actualizado está disponible en Github.
[Ruud] Basado su diseño en otro separador de polvo impreso en 3D, pero lo adaptó a los accesorios europeos. Por supuesto, el extractor de polvo es solo una parte del problema; Todavía necesitará un sistema de enrutamiento de polvo.
https://www.youtube.com/watch?v=b8vz6c8pivw
Gracias a [Keith Olson] ¡Para la propina!
