En su canal de YouTube el vivaz [Stephen Hawes] nos cube que Nunca necesitamos volver a comprar plantillas de soldadura!
¡Un gran reclamo! Y se apresura a admitir que su pasta de soldadura impresa no es actualmente tan precisa como las plantillas de soldadura, pero hasta ahora informa un buen éxito con su técnica.

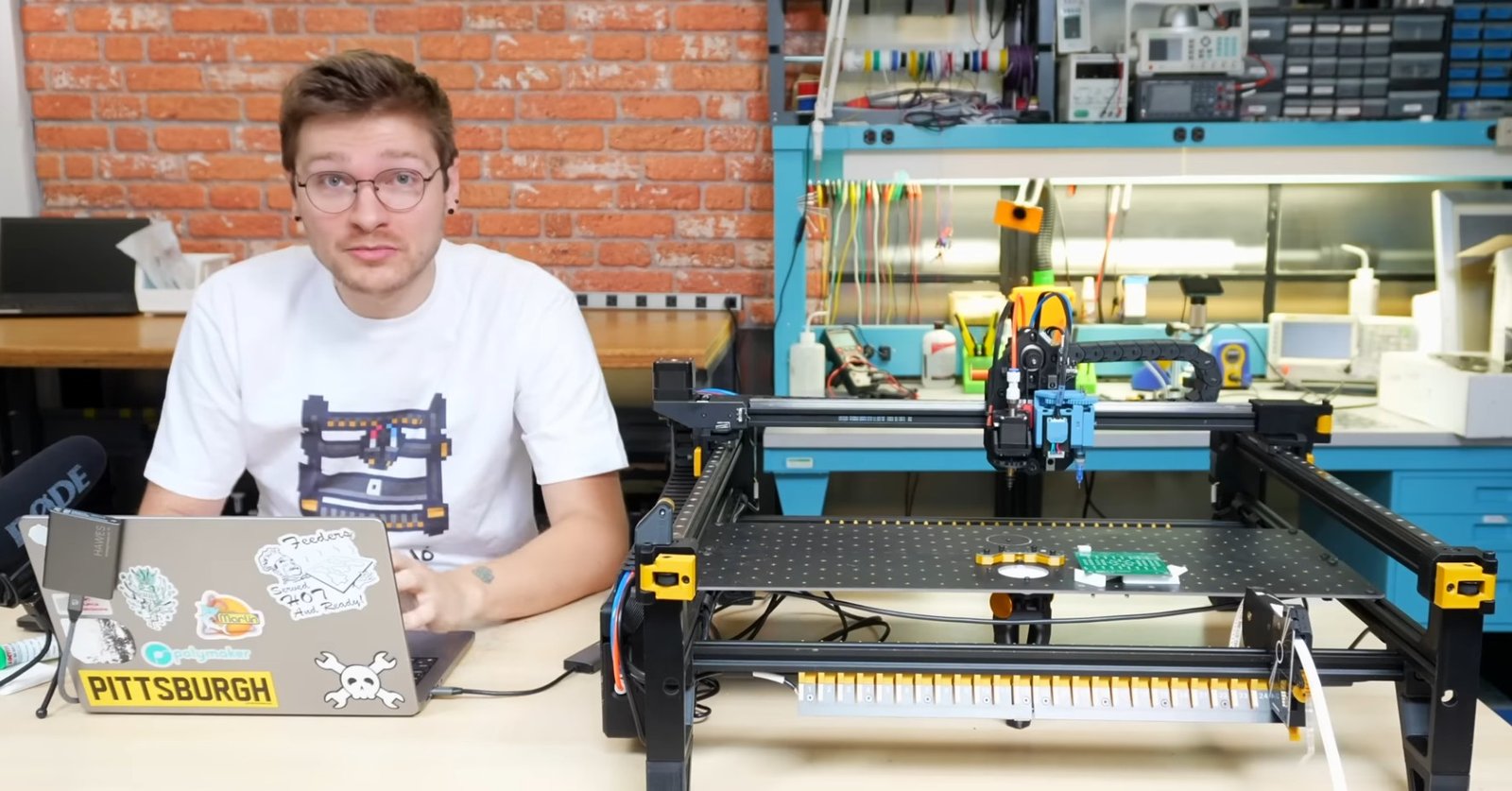

[Stephen] descubrí que podía imprimir PCB con su láser de fibrapueblan sus tableros con su Lumenpnpy reflejo con su horno, pero … ¿qué pasa con la pasta? [Stephen] Intenté hacer plantillas, y en sus palabras: “¡apestaba!” Entonces se preguntó: ¿qué pasa si no necesitaba una plantilla? Él construyó un Gerber tratamiento, Código G Generación, visión de máquina implementada … Sitio internet. La utilidad de pegado LumenPNP:
El Aviso web Ejecutar en la pestaña Chrome en sí se conecta al LumenPNP y realiza todo el trabajo de pegado automáticamente, con calibración fiducial de visión de máquina. La alineación automática con los fiduciales fue elementary para la viabilidad del proyecto, y la logró utilizando visión de máquina de la Biblioteca OpenCV.
En el video nos envía cómo correr la cámara al fiducial de la casa, cargar los archivos Gerber e inicializar el trabajo. Ha implementado trotar de cámara haciendo clic en la imagen desde la cámara para indicar la ubicación de destino deseada, ¡que parece una característica muy útil!
Algunas configuraciones iniciales solo deben hacerse una vez al principio para configurar su tablero, las impresiones adicionales de la placa pueden luego autocalibrarse de los fiduciales. El índice Z para el dispensador debe ser calibrado, y otras configuraciones de trabajo incluyen calibración de compensación de boquilla, grados de dispensación, títulos de retracción y milisegundos.
Si está interesado en otras opciones para plantillas de soldadura, asegúrese de leer la plantilla de soldadura hecha de tres maneras.
