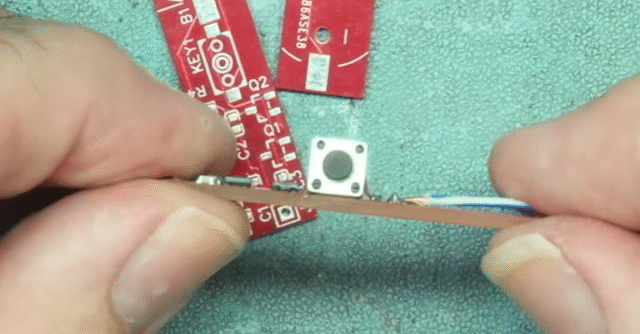

La reparación de radios fue más fácil cuando las radios eran simples. Típicamente había dos estrategias. Puede usar un trazador de señal (un amplificador) para escuchar al management de volumen. Si escuchó algo, el problema fue después del management de volumen. Si no lo hiciste, entonces el problema period algo anterior en la ruta de la señal. Luego encuentras un punto a mitad de camino y sondear nuevamente. ¿Sin trazador de señal? También puede inyectar una señal. Si lo escucha, el problema es antes del volumen. Si no, es después. Pero, ¿dónde obtienes la señal para inyectar? [Learn Electronics Repair] se establece en hacer uno pequeño En un video reciente puedes ver a continuación.
Tanto los trazadores de señales como los inyectores alguna vez fueron piezas de equipo ubicuas cuando mejores opciones eran costosas. Sin embargo, en estos días, puede sustituir un osciloscopio por un marcador de señal y un generador de señal por un inyector. Aún así, es un proyecto divertido, y un pequeño instrumento dedicado puede ser útil si repara muchas radios.
El origen de este proyecto fue de un diseño de inyector de señal anterior y una apuesta con un amigo sobre hacer una versión pequeña. Ambos están trabajando en sus diseños y quieren que las personas presenten sus propios diseños para un poco a propósito concurso.
Siempre preferimos un trazador de señal ya que es más pasivo. Esos eran típicamente solo amplificadores de audio con un diodo opcional en la entrada para demodular RF. Un altavoz amplificado por computadora y un diodo pueden hacer el trabajo, al igual que un LM386. O puede construir algo complejo, si lo prefiere.
