Hubo un tiempo en que hacer una cámara de nubes con hielo seco y alcohol period uno de esos proyectos de ciencias de tipo ‘rito de paso’ que todos los niños nerd. Ese tiempo puede o no pasar, pero dudamos que muchos niños estén haciendo cámaras de nubes como [Curious Scientist]’s Unidad de escritorio con pilotos de 20 cm x 20 cm.

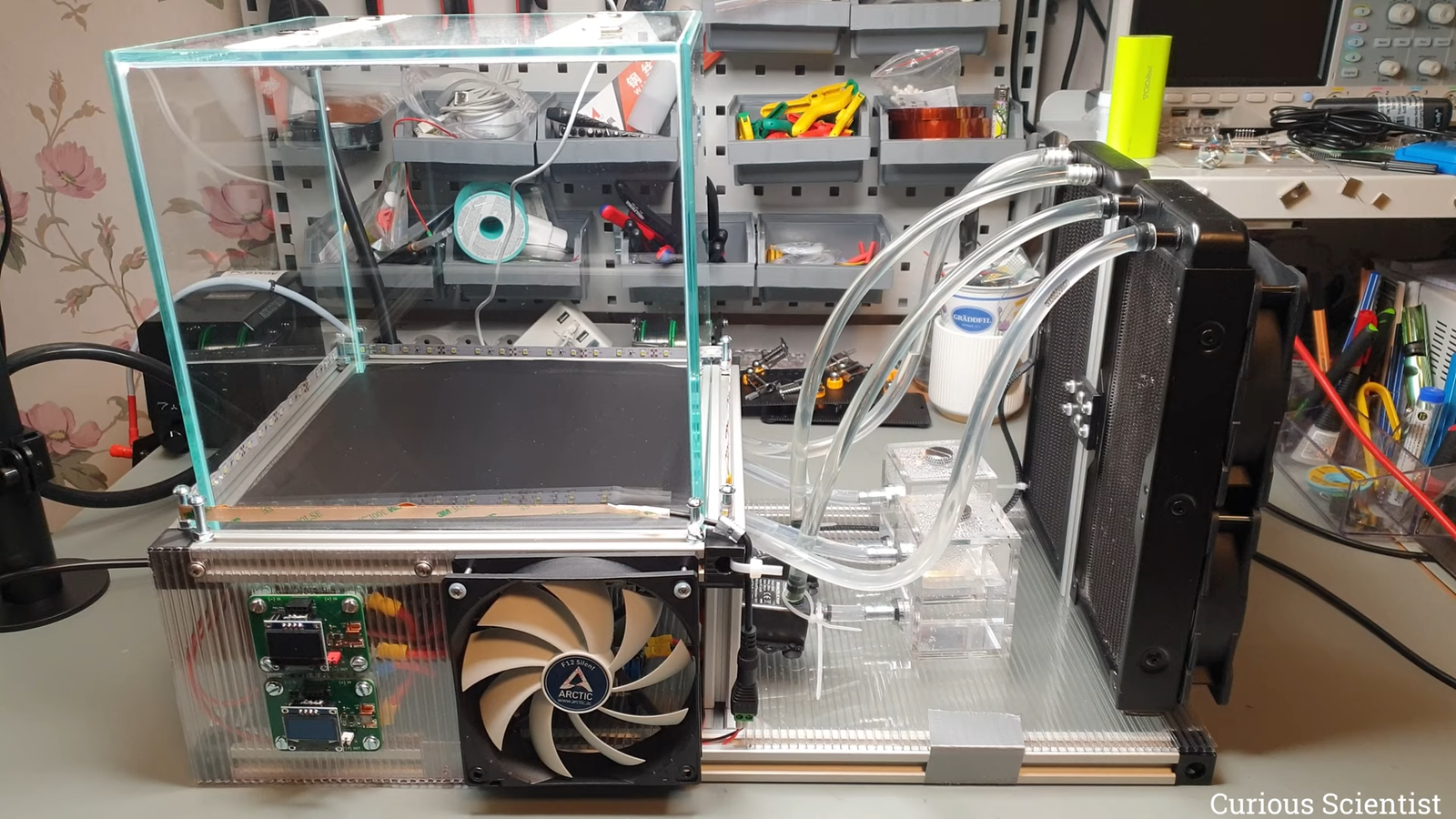

Las dimensiones fueron dictadas por el tamaño de la vitrina estándar que sirve como cámara, pero convenientemente también permite el emplazamiento de cuatro módulos de enfriamiento Peltier TEC2-19006. Estos son en realidad módulos “apilados”, que contienen dos elementos termoeléctricos en serie, algo bueno, ya que el delta del calor requerido para hacer una cámara de nubes es demasiado excelente para un solo elemento. El uso de un módulo de dos etapas de una sola pieza simplifica la construcción considerablemente en comparación con los elementos de apilamiento manualmente.
Para llevar todo ese calor [Curious Scientist] Primero probé los enfriadores de CPU a base de tubería de calor, pero pasé a bloques de agua de la CPU para una solución más tranquila y eficiente. Usar enfriadores de escritorio significa que casi todas las partes aquí están listas para el estante, y todo se combina para funcionar tan bien como recordamos la versión de hielo seco. Al igual que ese experimento de la infancia, no parece haber ninguna disposición para reciclar el alcohol condensado, por lo que eventualmente la máquina saldrá después de que se condense suficiente vapor.
Este estilo de detector no es terriblemente wise y, por lo tanto, debe ser “sembrado” con rocas picantes para ver algo interesante, a menos que se aplique un campo eléctrico externo para fomentar la nucleación en torno a senderos de iones más débiles. Ahora mismo [Curious Scientist] Lo está haciendo frotando el vidrio con microfibra para agregar algo de electricidad estática, pero si hay otra versión, tendrá una solución más sin duda.
Hemos visto cámaras de nubes con motor Peltier antes (aunque sin piezas de PC), pero el hack de “hielo seco y alcohol” sigue siendo una empresa en marcha. Si incluso eso es demasiado esfuerzo, podrías ir a preparar una taza de té y mirar con mucho, con mucho cuidado.
