Bornhack Es un campamento de hackers de verano de una semana en un bosque en la isla danesa de Fyn, que constantemente ofrece una experiencia muy agradable para aquellos preparados para hacer el viaje. La versión de este año fue la décima iteración del campamento y terminó hace una semana, y habiendo regresado agotado y secado mi equipo de campamento después de una tormenta bíblica el último día, es hora de echar un vistazo a las insignias. En caso de que te sorprenda el plural, de hecho, este evento no tuvo una insignia sino dos. La insignia del año pasado sufrió algunos problemas logísticos y llegó demasiado tarde al campamento, por lo que, como regalo especial, estaba allí junto con la insignia 2025 para los titulares de los boletos Bornhack 2024. Entonces, sin más preámbulos, es hora de abrir el paquete para Hackaday y ver qué diversión nos espera.
Dos insignias muy elegantes
Ambas insignias son trabajo de [Thomas Flummer]alguien que ha aparecido aquí más de una vez a lo largo de los años con una variedad de insignias y saos bellamente diseñados. Primero es el 2024, y es una placa rectangular delgada alrededor de 140 por 45 mm con una fila de LED direccionables y un logotipo de Bornhack en la parte delantera, y la batería electrónica y lipo en la parte trasera. Es elegante en su simplicidad, con un mini módulo ESP32-C3, cargador de batería y circuito de alimentación, y un chip NFC direccionable NT3H2X11 y una antena asociada. También están los conectores habituales de SAO y QWIC FLU algunas almohadillas GPIO para la capacidad de expansión.
Los LED en la parte delantera pueden mostrar colores bonitos, por supuesto, pero su uso previsto es para pantallas de persistencia de visión. En su repositorio de Github son varios firmwares si desea jugar con esto. Mientras tanto, el chip NFC es interesante en sí mismo, ya que es una etiqueta pasiva que se puede leer cuando la insignia se apaga y una etiqueta que puede abordar el ESP32. Estaba destinado a un juego de NFC en Bornhack 2024, pero sigue siendo parte de la pena investigar.
Habiendo prestado algo de atención a la insignia 2024, es hora de recoger el modelo 2025, que es una gran PCB blanca en forma de carácter Ø. En la parte delantera hay un logotipo de Bornhack y una fila de íconos de estado retroiluminados en el lado izquierdo, mientras que en la parte posterior encontrará la electrónica y un par de baterías AA. Es un tablero de experimentación de Lora, por lo que junto con otro Mini ESP32-C3 hay un módulo European de 868 MHz Lora. Hay una antena PCB en la placa, pero este módulo tiene uno de esos pequeños conectores coaxiales y se le suministró una antena Molex-On Stick. Se pueden encontrar detalles de diseño completos En su repositorio de Github.
Una prueba de propagación de Lora del mundo actual
De la caja, esta insignia venía con un firmware de nodo de malla, que para una insignia de campamento de hackers funcionó muy bien. Es bastante fácil conectarse a la aplicación Meshtastic en su teléfono inteligente, y pronto surgió una gran cantidad de nodos. La mayoría de ustedes estarán familiarizados con las redes Meshtastic, por lo que no vale la pena entrar en demasiados detalles en ese frente, pero el sitio ofreció una oportunidad interesante para probar ambas antenas Molex y una propagación de 868 MHz en un entorno del mundo actual.
El sitio de Bornhack no es la ubicación menos desafiante desde una perspectiva de radio UHF, siendo una serie de antiguos pozos de grava intercalados con bosques densos en un área grande. Por lo tanto, en lugar de la línea de visión, ofrece bancos de tierra y follaje denso, ni ultimate para propagación de radio. Lo probé yendo a las esquinas lejanas del sitio y enviando mensajes a mis amigos, y me complació descubrir que podía cubrir todo el terreno con no más que una insignia intermedia que proporcionara un relé. Esto tiene tanto que ver con la tecnología inteligente detrás de Lora como las antenas Molex, pero todavía me sorprendió gratamente que funcionaran tan bien. En uso, tiene mucho más sentido tomar energía de una fuente USB-C que esas baterías, y me gusta que no acelera apreciablemente el drenaje de energía de mi teléfono.

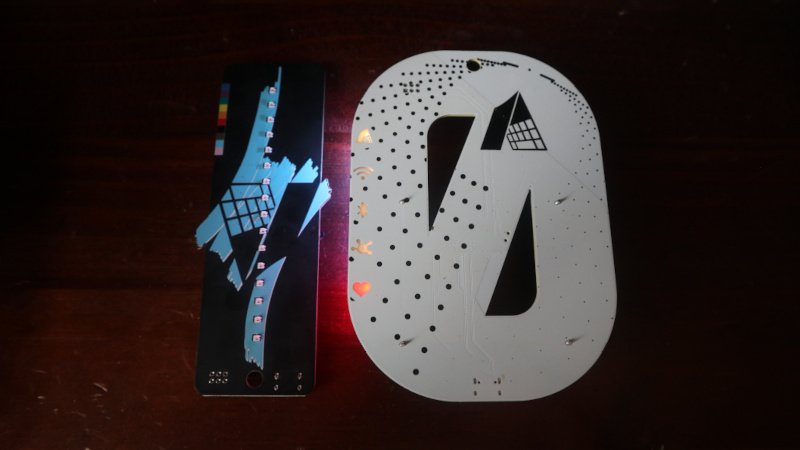

Entonces, en el campamento con dos insignias había mucho que ver con las dos, y es agradable ver un diseño muy centrado en la vida después del campamento. Particularmente me gusta el “10” que se forman juntos como referencia al décimo Bornhack. La insignia 2024 ofrece un divertido espectáculo de luces y una oportunidad para experimentar con un interesante chip NFC, mientras que hay muchas posibilidades de que encuentre una de las insignias 2025 que brinda un servicio de malla en un espacio de piratas informáticos europeos en los próximos años, o que se lleve como un nodo private.
Las dos insignias oficiales no fueron del todo el last de la historia de la insignia para mí en Bornhack, porque en el camino también recogí un sporklogic.com Insignia de explorador EMF de su creador [Darcy Neal]. Es un circuito analógico para escuchar campos eléctricos ambientales en Superb Stereo, que es lo suficientemente divertido, pero la pieza de fiesta es el diseño OVNI retroiluminado por un LED verde. Uno de los usos más efectivos de la PCB designada que he visto en una insignia.
