Desde la invención de las lavadoras, el proceso de lavar la ropa se ha vuelto bastante sencillo. Simplemente arroje la ropa sucia a la máquina, llene el detergente y deje que el programa preestablecido maneje el resto. Esto, por supuesto, no ha impedido que las empresas propongan formas de agregar más complejidad a la ropa, con la tecnología SmartWash de Henkel el último ejemplo, como demostrado por el canal alemán de YouTube [ZeroBrain] con un juego completo.
Henkel es el dueño de marcas de detergentes como Persil y Somat, con el Bola de lavado inteligente Supuestamente ofrece una dosis ‘inteligente’ de detergente para lavadoras, con una aplicación de teléfono inteligente con una localización intrusiva para personalizar la experiencia de lavandería. Lamentablemente, el video está solo en alemán, pero el idioma de los desmontajes es common.

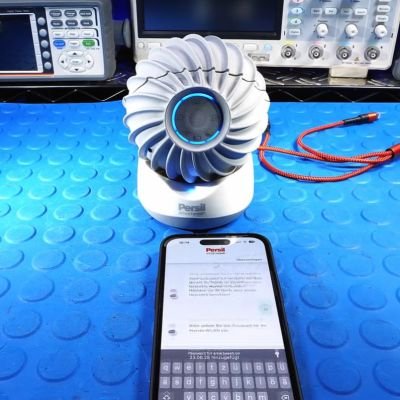

Antes del desmontaje, el dispositivo se probó según lo previsto, con el video que muestra cómo poner el detergente con su vaina especial dentro del dispositivo. Luego, el dispositivo se conectó a WiFi, seguido de TI realizando la típica actualización de firmware de IoT. Después de media hora [Zerobrain] Finalmente estaba listo para lavar la ropa. Durante el ciclo de lavado, la bola pesada de 441 gramos rebotó audiblemente dentro de la máquina, aunque la cubierta exterior de goma debería evitar daños.
Las partes internas con clasificación IP68 claramente no están diseñadas para abrirse fácilmente, lo que requiere un cierto nivel de violencia para corregir esta supervisión. Finalmente, se revelan las partes internas, que muestra la bobina de carga inductiva, el management de la almohadilla y la PCB principal, junto con una bomba para la cápsula de detergente de doble cámara y un montón de sensores colgando al last de los PCB flexibles.
Curiosamente, el corazón de la PCB principal es un ESP32-D0WD-V3, flanqueado por un RAM pseudo-estático ESP-PSRAMH 64 MBIT. Para cargar la célula de iones de litio, se usa un TP4056, mientras que un T3168 maneja el lado de la potencia inalámbrico (Qi) de las cosas. En cuanto a los sensores, hay dos sensores de efecto de pasillo que parecen usarse para medir cuánto detergente y suavizante están excretados por la bomba.
Lo fascinante es que usa una sola bomba para bombear ambos tipos de fluidos independientemente del otro. También parece haber un sensor de presencia para detectar la presencia de una cápsula, y algunos de los otros IC en la PCB pueden ser un IMU para detectar el movimiento de la pelota, pero como se insinúa en la aplicación adjunta, se supone que debe conocer la dureza del suministro de agua native y el golpe en los mismos detalles como la suciedad de Lavery que se lee en la etiqueta de la etiqueta en la etiqueta de los detergentes.
Gracias a [Jan Prägert] para la punta.
