En su navegación common en Aliexpress, [Ben Jeffrey] se encontró con algo que no entendió:un adaptador de TV por cable de $ 5 de fibra óptica a RF. Period excesivamente barato, y aún más misteriosamente, esto ni siquiera necesitaba poder. Tenía que saber cómo funcionaba, así que compró uno y se puso a jugar con él.
[Ben] Necesitaba algo de {hardware} para probar el dispositivo, por lo que gastó $ 77 en un convertidor de RF a fibra y un modulador compuesto a RF barato para poder probar la parte de $ 5 de fibra a RF. Un gran gasto para explorar un dispositivo de $ 5, pero un sacrificio necesario para la investigación. Una vez [Ben] Enganchado una señal de fibra óptica al convertidor, se sorprendió al verlo haciendo su trabajo correctamente. Estaba convirtiendo la transmisión de video entrante a RF, y podría ajustarse fácilmente en un televisor, donde el video parecía limpio y verdadero.

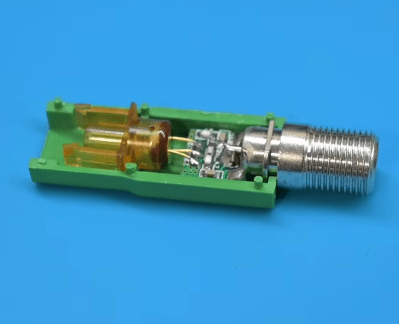

Fue el desmontaje lo que mostró cuán simples son realmente estos dispositivos. Debido a que son convertidores unidireccionales, simplemente necesitan convertir una señal de luz cambiante en una señal de RF. Dentro del adaptador hay un fotodiodo que recoge la luz entrante, y con la ayuda de algunos pasivos, la corriente que genera a partir de esa luz se convierte en la señal de RF alimentada en el televisor. No hay necesidad de una fuente de energía separada: el fotodiodo funciona efectivamente como un panel photo voltaic, obteniendo la energía de la luz entrante en sí. La parte es, en última instancia, barata por una razón, ¡no es mucho para eso!
Es una mirada ordenada a algo que podría sospechar que es complejo, pero en realidad es muy easy. También hemos explorado otra tecnología de televisión extraña, como la forma en que Rediffusion usó líneas telefónicas para entregar contenido de video. Video después del descanso.
