Si ha trabajado con transistores de germanio, sabrá que muchos de ellos tienen una frecuencia máxima decepcionantemente baja de operación. Esto tiene más que ver con algunos de los populares que datan de los primeros años de la edad del transistor que para que el germanio sea inherentemente un semiconductor de baja frecuencia, pero es justo decir que no utilizará un OC71 en una aplicación de RF de alta frecuencia. Está claro que [Ken Yap]Sin embargo, el proyecto no se está arriesgando porque es Usar un transistor de germanio vintage a una frecuencia muy baja – 1 Hz, para ser exactos.

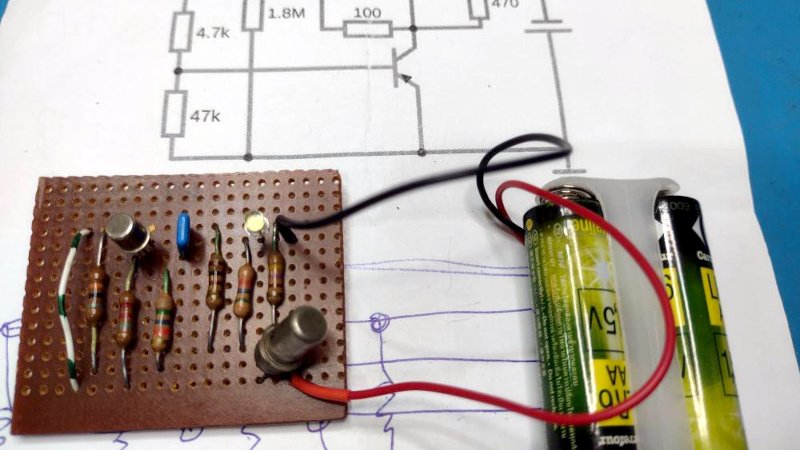

El circuito es un oscilador de cambio de fase bastante easy que flashea un LED blanco, en el que un amplificador de dos transistores se alimenta sobre sí mismo a través de una pink de cambio de fase RC. La parte de germanio es un CV7001, mientras que el otro transistor es más moderno, pero sigue siendo bastante antiguo en estos días de silicio, un BC109. La pink de cambio de fase tiene una mayor resistencia de valor de lo que podría esperar en 1.8 Mohms, debido a la baja frecuencia de operación. Mientras tanto, el poder proviene de un par de células AA.
Nos gusta este proyecto no menos importante para el uso de componentes pasivos y tablas de rayas de muy período para acompañar las piezas de semiconductores antiguos. Quizás no cumplirá los estándares atómicos para el tiempo, pero ese no es el punto.
Este proyecto es una entrada en el desafío de Hertz 2025. ¿Por qué no ingresar su propio proyecto de segundo preciso?
