Las entradas siguen marcando el desafío One Hertz, algunos más prácticos que otras. [Pierre-Loup M.]’s Una escultura de hertz No tiene pretensiones de ser nada más que bonito, pero podemos respetar absolutamente el impulso artístico detrás de él.

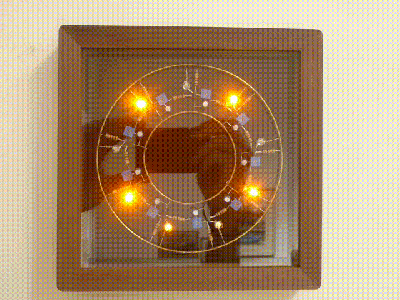

La escultura es un circuito de forma libre dentro de un marco de imagen. Hay 9 LED en un anillo con algunos otros componentes para producir un efecto de persecución inversa (uno oscuro a la vez) tarda aproximadamente 1 segundo en rodear la escultura. En cuanto al arte del circuito de forma libre, se hace generosamente, pero como se trata de Hackaday, es probablemente la electrónica, más bien que la estética es de interés.
El circuito es un ejemplo de un oscilador de anillo: una cadena en cascada de no puertas, alimentándose sin parar e invertir uno
otro. Las no puertas no se implementan en la lógica de transistor de resistencia con transistores de 2N3904 NPN, nueve en whole. Por supuesto, el retraso del inversor de este tipo de puerta de lógica hecha a mano es demasiado rápido para una persecución estéticamente agradable (o seen), por lo que se necesitan algunos circuitos adicionales para ralentizar las oscilaciones a algo menos que los 5 MHz que naturalmente haría. Esto se ve afectado por combinar cada transistor con un oscilador RC. Idealmente, el oscilador RC tendría un período 0.111..S (1/9 de segundo), pero algunas cosas se interpusieron en el camino. El oscilador RC no está oscilando en el vacío, y las interacciones con el resto del circuito lo hacen funcionar un poco rápido. Eso es realmente no importa; Un easy circuito de osciladores como este no iba a ser un zapato para la categoría de Lords de Time Lords basada en la precisión de este concurso. Como escultura y no un reloj, no se dará cuenta de que no se ejecuta exactamente a 1Hz. (Aunque un reloj basado en el anillo de anillo sería un espectáculo de hecho).
Hemos visto osciladores de anillo antes, incluido el venerable coprocesador del 8087 y este regalo deliciosamente romántico con el corazón, pero este es el primero que parece haber ingresado al desafío One Hertz.
Si tienes un anhelo de Hertz, el concurso aún está abierto, ¡pero es mejor que te vuelvan tictac! El concurso cierra el 19 de agosto.
